projeto de sistema de controle de iluminação de rua led on off automático usando iot

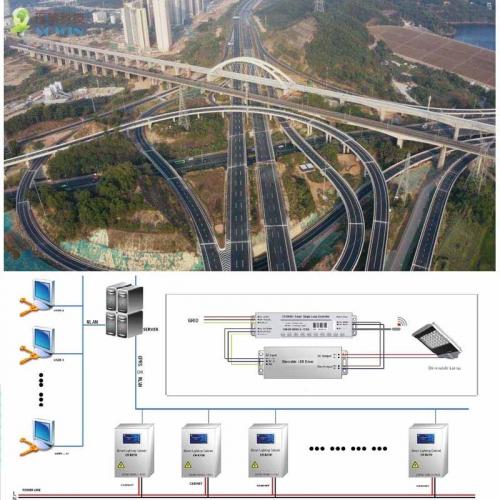

detalhado da tecnologia PLC e lora mostrando em 93 km shen zhen anel externo luzes de rua e grupos de luz de túnel:

PLC embutido iluminação pública co controlador

e: especificações:

terminal de controle de iluminação inteligente ch-scl810 é desenvolvido de forma independente por nossa empresa , que é amplamente utilizada nos projetos de iluminação pública da cidade inteligente , túneis rodoviários expressos e o sistema de iluminação industrial em armazéns, fábricas, etc., para controlar luminárias através da interface homem-máquina, monitoramento de lâmpadas e aquisição de dados.

embora as luminárias tradicionais tenham sido amplamente utilizadas na iluminação pública, no túnel e nos edifícios altos,, mas ainda há muitos problemas de saída lá: vida útil, atenuação da luz, ambientes fabris ruins, etc.,qualquer um deles levará a danificar as lâmpadas. além disso, método de controle de placa morta, cena de iluminação, os pontos de falha e as lâmpadas de falha só serão encontrados quando o trabalhador inspecionar lá, não pode fornecer dados de trabalho confiáveis para os gerentes a tempo. por esses motivos, oferecemos este terminal de gerenciamento de iluminação inteligente multifuncional: aquisição de dados, detecção de falhas,processo de dados, remoto controle,escurecimento,execução automática, tentação.coleção, etc.

o terminal do controlador inteligente adota a tecnologia de comunicação PLC mais avançada e popular atualmente. a distância de comunicação chega a 400m sem qualquer repetidor; cada controlador de lâmpada está funcionando tanto como um equipamento de nó quanto como repetidor, pode ser 10,000m funcionando perfeitamente com os repetidores ao longo dele.

ii. parâmetro elétrico

iii. funções

1 . instruções de fiação

2. escurecimento

o terminal com saída de 0 ~ 10V,para controlar a corrente do driver para obter o brilho esperado dos equipamentos. inclui dois tipos de método de escurecimento: escurecimento de controle remoto , e escurecimento de execução automática.

controle remoto escurecimento : controle remoto manualmente -- envie os comandos de escurecimento conforme necessário, o terminal de controle manterá seu status de controle após receber o comando. para evitar que o operador manual esqueça esta operação, o que fará com que a lâmpada por muito tempo não possa se recuperar, o controlador do terminal voltará a funcionar automaticamente após 24 horas ou quando for energizado novamente. ou para liberar esse status imediatamente por "recuperar a operação automática" .

controle automático de escurecimento : o terminal controlará as lâmpadas automaticamente pela programação de configuração com sua faixa de dimerização todos os dias.

3. aquisição de parâmetros elétricos

monitore em tempo real a linha de energia: corrente, tensão, energia etc. , e envio dos dados pelo PLC para o controlador centralizado e servidor.

4. relatório de falha

1). falha de driver ou chips de LED de falha serão relatados ao servidor do controlador central, e interface homem-máquina imediatamente assim que os equipamentos forem detectados com os defeitos acima;

2). o sinal de falha inclui: falha do dispositivo elétrico, falha do driver e dos chips de LED (opcional), e aviso de temperatura excessiva (opcional);

3). padrão de julgamento do dispositivo de falha: quando a faixa de escurecimento>10%, potência da lâmpada <5W (determinar o valor de potência pode ser definido como desejado. por exemplo, a potência original da lâmpada é apenas 40W, 10% será apenas 4W);

4). padrão de julgamento de falha de temperatura excessiva: quando a tentação do dispositivo. detecta mais de 85℃ (o próprio terminal não superaquecerá, com max. 2w).

5. proteção automática / recuperação automática

após 5 anos estatísticas de dados contínuos, os principais motivos de falha para as lâmpadas LED de escurecimento são:

a. impacto de energia de surto de linha de energia;

b. fonte de alimentação com flutuação de tensão;

c. o fio neutro está desconectado no lado do transformador.

para evitar problemas acima e melhor proteção , atualizamos o circuito de proteção, sensor-circuito, e programa de proteção automática de julgamento inteligente, com proteção contra surtos de 8kv, o terminal funcionará bem sob 420VAC , e mantenha o controlador do terminal funcionando bem quando o fio neutro for desconectado no lado do transformador.

6. plc ~ comunicação de linha de energia

pelo canal de comunicação PLC, a troca de dados e recepção de comando de controle entre o controlador de terminal, controlador centralizado e c computador são realizados, com forte vantagem da seguinte forma:

1): adotando a mais recente tecnologia internacional de comunicação OFDM da Internet das Coisas, com mecanismo de prevenção de detecção de conflitos CSMA e tecnologia de rede auto-organizada, distância de comunicação, confiabilidade e segurança são muito melhoradas.

2): a distância máxima de comunicação ponto a ponto chega 1,000m. a distância média medida da linha de energia antiga chega 400m.

3): a distância de comunicação medida chegou 10,000m quando há o repetidor ao longo dela.

7. rede auto-organizada,B lindo repetidor (sem roteamento fixo)

cada terminal funcionará não apenas como o nó de controle,, mas também como o nó repetidor, sem necessidade de equipamento extra -- eles irão auto-organizar a rede. o nó de repetição escolherá automaticamente o melhor esquema de roteamento, manter a comunicação do sistema mais conveniente e confiável.

8. funções estendidas (opcional)

1) ligação de temperatura

exceto para desligar a alimentação de entrada do driver e prolongar a vida útil da lâmpada,, o terminal de gerenciamento detectará a temperatura em tempo real da lâmpada, escurecimento automático da faixa de potência para resfriar a temperatura do aparelho quando for encontrado superaquecimento, e estender a vida útil das lâmpadas finalmente.

2). compensação de atenuação de luz

as lâmpadas ficarão escuras (atenuação da luz) após longos anos de trabalho, o controlador do terminal ajustará automaticamente a iluminação de acordo com a curva de decaimento da luz fornecida pelo usuário, para obter a compensação de atenuação da luz.

4: diagrama de fiação e dimensões
