sistema automático de controle de iluminação do armazém por sensor de movimento

detalhado da tecnologia PLC e lora mostrando em 93 km shen zhen anel externo luzes de rua e grupos de luz de túnel:

composição do sistema

1. composição da função do sistema

o sistema consiste em subsistema de controle de iluminação, subsistema de monitoramento de equipamentos, subsistema de análise de consumo de energia, subsistema de análise de especialistas e subsistema de gerenciamento de ativos.

2L combateC controlarS subsistema

2.1 auto -executar: c controle de acordo com o nascer e o pôr do sol

através da fórmula de cálculo do relógio astronômico, desde que saibamos o valor de latitude e longitude e a hora de um determinado local,, podemos calcular com precisão o horário do nascer e do pôr do sol desse local. de acordo com esse horário, podemos apagar as luzes ao nascer do sol e acender as luzes ao nascer do sol;

exceto no equador, polo sul e polo norte,, os horários de nascer e pôr do sol em outras regiões são diferentes todos os dias, possibilitando o ajuste automático e preciso do horário de ligar e desligar todos os dias;

devido às diferentes altitudes/obstáculos, e limiares de transição requerimento em cada região, o tempo de compensação do nascer e do pôr do sol é introduzido para ajustar o valor calculado.

este esquema é adequado para ambientes externos ou semi-externos que requerem iluminação durante todo o dia; tais como: iluminação pública, iluminação quadrada, iluminação ambiente com luz natural suficiente, etc.

2.2 auto-run: controle pelo agendamento

aT calendárioC controlarS quimio é que o usuário define as horas de trabalho do dia de acordo com a iluminação necessidades, e define o valor de iluminância das lâmpadas durante o horário de trabalho ao mesmo tempo.

este esquema é adequado para ambientes com mudanças regulares de iluminância; como iluminação de fábrica, iluminação de escritório, etc.

2.3 inteligenteA assistência- de acordo com o esquema de controle de luz natural

coletar a iluminância da luz natural, quando o valor de iluminância coletado for maior que o limiar de iluminação, o sistema acende a luz; quando o valor de iluminância coletado é menor que o limite de desligamento da luz, o sistema desliga a luz.

este esquema é adequado para ambientes externos ou semi-externos, dias chuvosos ou condições climáticas incomuns; como: rua iluminação, iluminação quadrada, iluminação ambiente com luz natural suficiente, etc.

2.4 inteligenteA sssistência-de acordo com o esquema de controle de iluminância da superfície de trabalho.

coletar a iluminância da superfície de trabalho: quando o valor de iluminância coletado for maior que o limite de iluminância, o sistema diminuiu o brilho da lâmpada até que o valor de iluminância coletado esteja próximo ao limite de iluminância; quando o valor de iluminância coletado for menor que o limite de iluminância,, o sistema lâmpada aumentada brilho até o valor de iluminância coletado perto do limiar de iluminância.

este esquema é adequado para ambientes semi-externos com altos requisitos de iluminação da superfície de trabalho; como iluminação de linha de montagem, iluminação de escritório, etc.

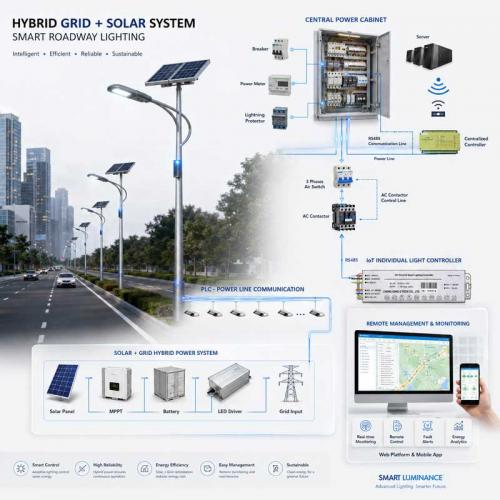

3. arquitetura completa do sistema：

1/6: controle por horário de nascer e pôr do sol,

2/6: escurecimento automático por sensor de movimento

3/6: compensação da intensidade da luz do dia

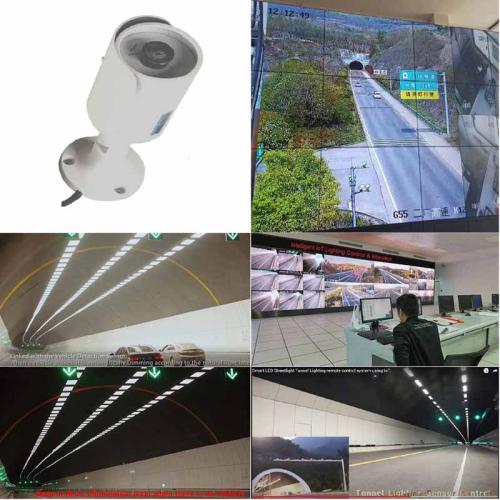

4/6: ligação de terceiros + detector de câmera

5/6: canais de comunicação híbridos

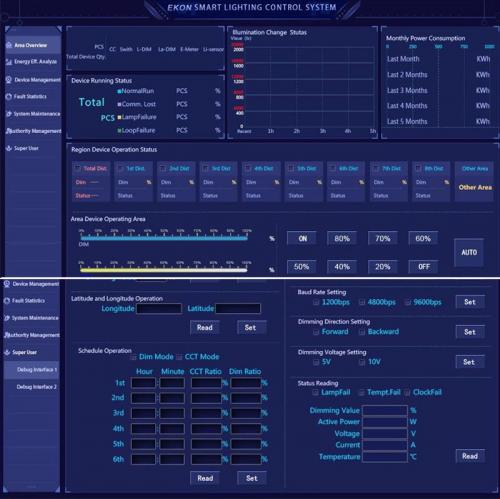

6/6: soluções de tela sensível ao toque
