China projeto de iluminação de rua inteligente sistema de gerenciamento de controle de monitoramento remoto

I: especificação

a controlador de loop ch-l0101 é desenvolvido independentemente por nossa empresa. voltado para iluminação industrial para edifícios de armazém e fábrica,,estações, e o sistema de controle de iluminação de túnel inteligente, etc., para controlar a fonte de alimentação de luminárias por meio de uma interface homem-máquina, para coletar dados e monitorar o status do circuito de alimentação.

a gestão de luminárias tradicionais em fábricas, armazéns, edifícios, e estações adota principalmente controle manual de pessoal especial e status de inspeção de pessoal especial, que não apenas consome muita mão de obra e recursos materiais, mas também tem problemas como gerenciamento inadequado e gerenciamento intempestivo. por exemplo, pessoal especial é necessário para trocar as luzes todos os dias, mesmo se equipamentos espaço-temporais como controladores de tempo e teodolitos forem usados, ainda não pode resolver o gerenciamento multi-tempo, operações climáticas anormais, como dias nublados, acidentes e outros incidentes, e operações de equipamentos no local ainda são necessárias. outro exemplo: métodos de controle rígidos, cenas de iluminação, contando apenas com inspeções de pessoal para encontrar equipamentos defeituosos, e incapazes de fornecer aos gerentes dados operacionais confiáveis e oportunos. em resposta a esses problemas, nossa empresa lançou este equipamento de controle de iluminação que integra col de dados leção, monitoramento de falhas, processamento de dados, controle manual local, controle remoto, operação automática por configurações, teodolito, e ligação do sensor.

o equipamento adota o método de comunicação RS-485 ou lora, a distância pode chegar a 2000 metros em ambiente aberto sem repetidor; a distância de comunicação pode chegar a 10,000 metros no caso de repetidores. no máximo, o equipamento possui controle liga-desliga da fonte de alimentação de circuito único, cada circuito de controle de corrente até 30 A (carga resistiva) .

ii: parâmetro

I ii: especificação de FUNÇÕES

1. superiorT erminalD inscrição

2. descrição do terminal inferior

3. luz indicadora

4.B uttonD inscrição

5. poder do laçoOn/OffC controlarF unção

1 ). controlar o nível de prioridade

alta prioridade ou mesmo nível pode alterar o estado de baixa prioridade ou mesmo nível,, enquanto a baixa prioridade não pode alterar o estado de alta prioridade.

o modo de controle corresponde às seguintes prioridades.

2). operação de execução automática de recuperação, nível de prioridade 1 (nível de prioridade mais alto)

neste momento, o estado de prioridade nível 4 é executado independentemente do estado de controle em que foi operado anteriormente (a operação específica é realizada de acordo com o valor de ajuste no momento da instalação).

a) o servidor ou cliente emite remotamente“ recuperação execução automática” comando.

b) pressione o " manual/automático - executar" botão no painel do dispositivo

c) o interruptor de revisão emitido " recuperação execução automática".

3). localM anualC controle,P rioridade nível2

mudar oOn-O ff estado do loop através do botão de loop no painel.; neste momento, os comandos de controle de prioridade 3 e prioridade 4 não serão executados se o comando manual for executado.

4). controlo remotoO operaçãoC controle,P rioridade nível 2

controlo remotoly emitir e o ao controle ligar/desligar loopC comandos através doS erver ou o C ente ; no desta vez, a malha controlada executará o comando manual, e o status de controle de prioridade 3 e prioridade 4 não será executado.

5). controle de chave de revisão (não padrão, precisa ser personalizado), nível de prioridade2

emitiu o comando liga-desliga do circuito de controle através do interruptor de revisão; neste momento, todos os loops executarão comandos manuais, e os estados de controle de prioridade 3 e prioridade 4 não serão executados.

6). controle de iluminação (recursos não padrão, precisam ser personalizados), nível de prioridade 3

recebendo o valor de iluminação, todos os estados de liga-desliga do loop são controlados; se não houver atualização do valor de iluminação em 30 minutos, o estado de funcionamento automático é restaurado (esta função não é configuração padrão); se o valor de iluminação for continuamente atualizado, o estado de controle de prioridade 4 não será executado. executando este estado precisa ser definido.

7). nível de prioridade 3 - controle do sensor de movimento (recursos não padrão, precisam ser personalizados).

receber o estado em movimento, controlar toda a condução do loop, atrasar um certo tempo para restaurar o estado automático, executar este estado precisa ser definido.

8).P rioridade nível4-- latitude& longitudeC controlar

calcule a hora do nascer e do pôr do sol através dos valores definidos de latitude e longitude, a hora do nascer do sol desconectará o loop, e a hora do pôr do sol fechará o loop. a hora de ligar e desligar pode ser ajustada pelo nascer do sol e tempo de compensação do pôr do sol, o intervalo de ajuste fino é de 30 minutos.

para os estados de prioridade 3 e 4, apenas um dos estados pode ser executado, que precisa ser definido quando o equipamento é instalado, e também pode ser alterado posteriormente.

9).P rioridade nível 4 -- agendarC controlar

através do horário definido de 6 segmentos e status on-off, to circuito de controleon/ desligado.

para os estados de prioridade 3 e 4, apenas um dos estados pode ser executado, que precisa ser definido quando o equipamento é instalado, e também pode ser alterado posteriormente.

10). nível de prioridade 4 -- controle de sinal (recursos não padrão, precisam ser personalizados)

quando a função de controle está configurada para o modo de controle de sinal,, a função de controle de sinal é efetiva;

quando o controle de sinal é desconectado, a alimentação do circuito controlado é desconectada; quando o valor de controle do sinal é fechado, a fonte de alimentação do circuito controlado é fechada.

para os estados de prioridade 3 e 4, apenas um dos estados pode ser executado, que precisa ser definido quando o equipamento é instalado, e também pode ser alterado posteriormente.

6. coleção de dados

R emocionalmente ou localmente Leia T ele status de loop e digitali porta de entrada status coletado pelo dispositivo.

7. medição do consumo de eletricidade

integração interna de energia elétrica monofásica me tering módulo para coletar e registrar o consumo de energia dos equipamentos elétricos no circuito.

8. coleta de parâmetros elétricos

coletar e registrar a tensão, a corrente, e a potência ativa da fonte de alimentação circuito.

9. relatório de falha

detectar o status de entrada e saída do loop de energia . quando o status de saída da fonte de alimentação do loop não corresponder ao status de controle do dispositivo , a falha da fonte de alimentação do loop de energia é determinada e relatada ao dispositivo de interface homem-máquina; por exemplo: o status de controle do dispositivo de loop é fechado, mas a entrada de loop se a linha estiver desconectada de forma anormal, o dispositivo detectará uma saída anormal, a falha de loop será relatada pelo dispositivo neste momento.

10. escurecimento da lâmpada

com nosso controlador de escurecimento de loop, ele pode controlar o brilho das lâmpadas e atingir o objetivo de economia de energia.

11. emergênciaO operaçãoF unção

no caso de falhas como o barramento de controle ou o centralizado controller, o estado do loop pode ser controlado manualmente localmente através do botão switch no painel.

12. loraW implacávelC comunicaçãoF unção

através do canal de comunicação lora, são realizadas troca de dados e recepção de comandos de controle entre o dispositivo e o dispositivo de interface homem-máquina.

técnico - anúncio vantajosas são as seguintes:

a). adotando o mais recente internacional io Lora tecnologia de comunicação , e s tecnologia de rede auto-organizada, a distância de comunicação, confiabilidade e segurança são muito melhoradas.

b). a distância de comunicação ponto a ponto em uma área aberta é de até 2000m, e a média medida na usina é de até 1000m.

c). no caso de repetidor, a comunicação normal de 13000m medida.

13. função de comunicação rs-485

através de rs-485 canal de comunicação, troca de dados e recepção de comando de controle entre o dispositivo e o dispositivo de interface homem-máquina são realizados.

técnico - anúncio vantajosas são as seguintes:

a) a capacidade do dispositivo no gateway atinge 255.

b) forte anti-interferência, modo de comunicação de modo diferencial, com tolerância a falhas de software, sem necessidade de usar uma linha de comunicação RS-485 dedicada, sob a premissa de garantir confiabilidade, reduzir custos de engenharia.

14. função de ligação com acC ontador

é necessária alimentação trifásica em áreas especiais (como lâmpadas de rua), que podem ser controladas com contatores CA de 3 p ou 4 p.

15. função estendida (não padrão)

a) ligaçãoF unção

o equipamento pode ser conectado com o equipamento fora do sistema de iluminação, como a esteira transportadora da câmera, e assim por diante; por exemplo: a esteira transportadora inicia, o circuito de alimentação da área de iluminação correspondente da esteira transportadora é fechado, e a iluminação da área é reabastecida.

b) laçoE expansãoF unção

a malha de controle pode ser em cascata.

iv: INSTALANDO dimensões

1. 54mm*87.5mm*58.7mm±1mm

2. este equipamento pode ser instalado com trilhos padrão.

v: w irritanteI instruções

1. l-in e n-in são linhas de alimentação , 220vac . l-out, n-out estão conectados ao cabo de alimentação do dispositivo controlado.

2. existem dois blocos de terminais 485, a sequência de fios é a mesma, e o próximo dispositivo do mesmo tipo pode ser conectado em cascata.

3. no projeto, 485- 2 está ligado ao c controlador internalizado , e 485- 1 pode ser conectado ao controlador de escurecimento do loop.

exemplos de aplicação

1. localM anual ligar / desligar

1) configuração de estado automática manual

observar oM anual -auto luz indicadora, se a luz indicadora estiver acesa, significa que está funcionando no estado manual-- nenhuma operação é necessária; caso contrário , pressione o "manual- botão auto", e a luz indicadora automática manual acenderão e entrarão no estado manual;

2) abertura e fechamento

no estado manual, pressione o botão "ligar/desligar luz", os estados ligado e desligado serão alternados em sequência. quando a luz indicadora "ligar" estiver acesa , está no estado fechado.

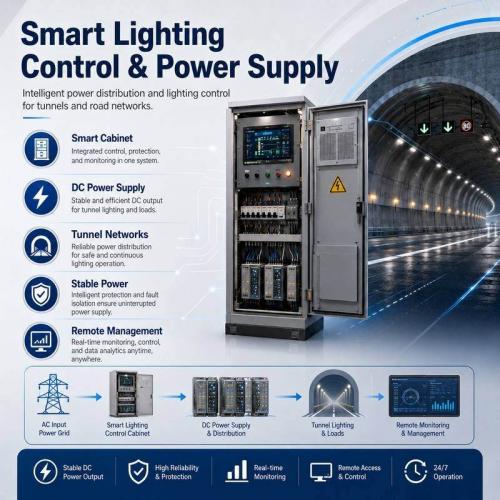

detalhado da tecnologia PLC e lora mostrando em 93 km shen zhen anel externo luzes de rua e grupos de luz de túnel:
