sistema de gerenciamento de controle de iluminação pública inteligente para iluminação pública

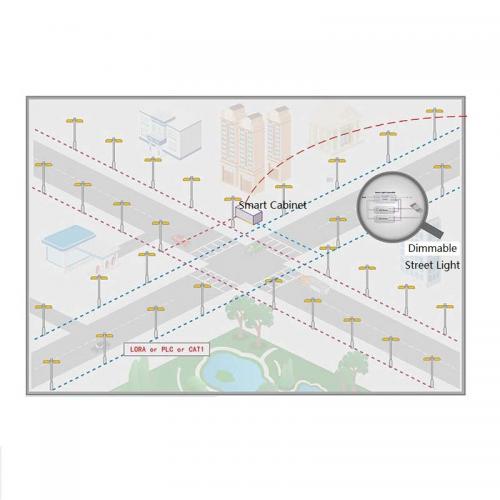

detalhado da tecnologia PLC e lora mostrando em 93 km shen zhen anel externo luzes de rua e grupos de luz de túnel:

eu: descrição

controlador centralizado de gerenciamento de iluminação inteligente ch-j105 é desenvolvido independentemente por nossa empresa , que é amplamente utilizada em projetos de iluminação pública de cidades inteligentes , túneis de super-rodovias e iluminação industrial, como sistema de iluminação de fábrica e armazém de grande escala , controle de luminárias através do man- interface de máquina,aquisição de dados e monitoramento de lâmpadas.

embora as luminárias tradicionais tenham sido amplamente utilizadas na iluminação pública, no túnel e nos edifícios altos,, mas ainda há muitos problemas de saída lá: vida útil, atenuação da luz, ambientes fabris ruins etc. que levará a danificar as lâmpadas, além disso, método de controle de placa morta, cena de iluminação, os pontos de falha e as lâmpadas de falha só serão encontrados quando a inspeção do trabalhador lá, não puder fornecer um trabalho confiável dados para os controladores a tempo. por esses motivos, oferecemos este controlador centralizado de iluminação inteligente multifuncional: energia elétrica/aquisição de dados, detecção de falhas,processo de dados, controle de cópia remota, controle de potência de loop, escurecimento,funcionamento automático, coleta de temperatura, aquisição de dados do sensor etc.

o dispositivo possui várias interfaces, além do barramento industrial reservado RS-485, RS-232, também é equipado com interface interativa de tela sensível ao toque industrial, interface de comunicação ethernet, interface de comunicação GPRS, interface de controle de iluminação (portadora de linha de energia ou canal de comunicação lora) interface de comunicação para o controlador de loop e interface de comunicação com sensores (como sensores de iluminância) . o desempenho de comunicação da interface de comunicação principal é o seguinte: a distância de comunicação do O barramento industrial RS-485 pode chegar a 2 km sem repetidor, e a medição real no túnel pode chegar a 1km.; Um gateway de 7 níveis pode ser configurado na cena, e a distância máxima pode chegar a 7km de acordo com 1km do gateway de cada nível, e a capacidade dos equipamentos no gateway é de até 255 unidades; interface de comunicação lora, a distância de comunicação pode chegar a 2km sem repetidor, a distância medida pode chegar a 1km, e a distância de comunicação pode chegar a 10km no caso de repetidor.interface de comunicação plc, a distância de comunicação pode chegar a 400m sem repetidor, e com repetidor neste caso, a distância de comunicação pode ser de até 4km.

ii. parâmetro elétrico

iii: funções

1. descrição dos terminais

2. descrição das lâmpadas indicadoras

3. botãoO operaçãoI instruções

1). execução manual/automática

sob status manual -a operação do botão de escurecimento no painel é efetiva, caso contrário a operação é inválida.

pressione o botão "manual/auto-run" para obter a transição de estado manual/automático. ou seja, agora é o estado manual, pressione novamente para entrar no estado de execução automática.

ao mudar deM estado anual paraA estado automático, o equipamento transmitirá e emitirá automaticamenteA automáticoO operaçãoR economiaC comando.

2 ). botão de controle

4. controle de iluminação

1). nível de prioridade de controle

alta prioridade ou mesmo nível pode alterar o estado de baixa prioridade ou mesmo nível,, enquanto a baixa prioridade não pode alterar o estado de alta prioridade.

o modo de controle corresponde às seguintes prioridades.

2). operação de execução automática de recuperação, nível de prioridade 1 (nível de prioridade mais alto)

neste momento, o estado de prioridade nível 4 é executado independentemente do estado de controle em que foi operado anteriormente (a operação específica é realizada de acordo com o valor de ajuste no momento da instalação).

a) o servidor ou cliente emite remotamente“ recuperação execução automática” comando.

b) pressione o " manual/automático - executar" botão no painel do dispositivo

3). localM anualC controle,P rioridade nível2 --2021.3.3

alterar a iluminância através dos botões no painel do dispositivo; neste momento, os comandos de controle de prioridade 3 e prioridade 4 não serão executados se o comando manual for executado.

4). controlo remotoO operaçãoC controle,P rioridade nível 2

controlo remotoly emitire aC controlarC comandos através doS erver ou o C ente;If a iluminação que executa oM anualC comando no momento , oP rioridade nível 3 eP rioridade nível 4 status de controle não será executado.

5 ). e iluminaçãoC controle,P rioridade nível3

para controlar todos os equipamentos’ brilho de acordo com o predefinido pelo valor de iluminação recebido.

6). latitude&L longitudeC controle,P rioridade nível4

para c calcule a hora do nascer e do pôr do sol através dos valores definidos de latitude e longitude, desconectar loop ao nascer do sol, fechar loop ao pôr do sol. o tempo de ligar-desligar pode ser ajustado pelo tempo de compensação do nascer e pôr do sol, e o intervalo de ajuste fino é de 30 minutos.

7). agendarC controle,P rioridade nível4

controle o valor de brilho do equipamento através do cronograma definido de 6 segmentos.

5. dadosC coleção

aquisição remota ou local de controladores de loop e status de operação das lâmpadas e parâmetros.

6. elétricoP arameterA aquisição(O opcional)

1). coleção deE eletricidadeC presunção

o aparelho tem umB embutidoT três-P temE nervosoC coleçãoM odule, que pode coletar oE nervosoMe teringV alor doI internoM odular eR informe-o.

CanC olhe oE nervosoMe teringV alor doL oopC controlador e o potênciaM éter, eR informe-o.

2). elétricoP arameterA aquisição

aB embutidoT três-P temE nervosoC coleçãoM odule pode coletar oV oltagem,C atual,A ativoP flor eP florFa ctor do internoM odular, eR informe-o.

aD evice pode coletar oV oltagem,C atual,A ativoP flor eP florF ator doE nervosoM éter e oI inteligenteL gerenciamento de combateT erminal, eR informe-o.

7. culpaR eportando

F altI informação vai ser informado automaticamente aoS sempre , quando ocorre a falha do próprio dispositivo. (acC ontadorF alt,C trancarF alt,C comunicaçãoF alt, etc.);

coletar as informações e reporte ao servidor: tal comoL oopC controladores culpa e lâmpada únicaC controladores culpa , etc. (acc ontadorF alt,C trancarF alt,C comunicaçãoF alt,L amplificadorFa atrair,T temperaturaF alt, etc.)

8.M ainD ataC comunicaçãoC canal especificação.

1) . PLC - comunicação de linha de energia

Power Line Communication (PLC) é uma tecnologia de comunicação que permite o envio de dados através de cabos de alimentação existentes., o que significa que, apenas com cabos de alimentação ligados a um dispositivo eletrônico (por exemplo), é possível ligá-lo e ao mesmo tempo controle de tempo/recupere dados dele de maneira half-duplex.

2). lora sem fioC comunicação

através de loraW implacávelC comunicaçãoC canal, oD ataE xchange eC controlarC comandoR recepção entre osD evito e oM a-M achineI interfaceD dispositivos são realizados. oT As vantagens técnicas são as seguintes:

a) adotando o mais recenteI internacional muito( Internet das Coisas) loraC comunicaçãoT ecnology, combinado com aes128C comunicaçãoE criptografiaT tecnologia eS duende-O organizarN redeT ecnologia, oC comunicaçãoD instância,R eliability eS segurança são muito melhoradas.

b) aP pomada para-P unguentoC comunicaçãoD a distância pode chegar a 3, 000m, e a média medida noP florP lant é 1, 000m.

c) no caso deR elay, mediu 13, 000m pode ser comunicação normal.

3).RS~ 485 comunicação

por meio de rs-485C comunicaçãoC canal, oD ataE xchange eC controlarC recepção imediata entre oD evito e oM a-M achineI interfaceD dispositivos são realizados. oT técnicoA vantagens são as seguintes:

a). a capacidade do dispositivo no gateway é 255.

b). ForteA nti-I interferência,D diferencialM tributoC comunicação, eS frequentementeF altT olerance, não há necessidade de usarD rs-485 editadoC comunicaçãoL ine, reduzir o custo de engenharia sob a premissa deE assegurandoR eliability

9. estendidoF unção ( opcional)

1). ligaçãoF untion

aD evice pode ser ligado comE equipamentos comoC ameras eC onvey er cinto;F ou exemplo, quando aC amera é ativada, oB retidão doC ou respondendoL combateA real é elevado iluminando toda a área , paraR armazene oO originalI iluminação quando aC amera pare de atirar; outro exemplo, quando aC transportadorB elt start transmissão, Está área de iluminação correspondenteis ajustared o brilho, iluminando todo area, e restaurato a iluminância mínima segura quando parar a transmissão.

2). escurecimentoL oopE extensão função

aC controlarL oop pode ser concatenado para realizar a aplicação deM múltiploR requisitos.

iv: INSTALAÇÃO DE DIMENSÕES

1. o equipamento pode ser montado em trilhos padrão , mas também pode ser fixado por parafusos de amostragem.

2. dimensões： 155mm*110mm*101mm± 0.5mm

v: DIAGRA DE FIAÇÃOM
