controlador centralizado é amplamente utilizado em projetos de iluminação de rua de cidades inteligentes, iluminação de super-rodovias, iluminação de túnel e iluminação industrial, como fábrica de grande escala e sistema de iluminação de armazém, controle de luminárias através da interface homem-máquina, aquisição de dados e monitoramento de lâmpadas.
Marca:
SOWINItem número.:
CH J105PEDIDO (MOQ):
1Origem do produto:
ChinaPorta de envio:
GUNAG ZHOUTempo de espera：

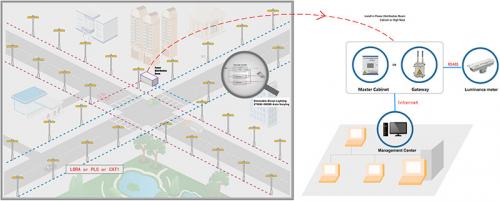

2 Weeksdetalhado da tecnologia PLC e lora mostrando em 93 km shen zhen anel externo luzes de rua e grupos de luz de túnel:
mestre de iluminação de cidade inteligente controlador
especificações:
controlador mestre é amplamente utilizado na público inteligente projetos de iluminação, sistema de iluminação de estradas e túneis iluminação e a baía alta iluminação, como sistema de iluminação de fábrica e armazém , ligar/desligar remoto e escurecimento automático do lâmpadas, monitoramento seu parâmetro de status de trabalho usando a mais recente tecnologia de iluminação iot, reduz o custo de manutenção e economiza muito tempo na operação.
mestre controlador é design compacto, fácil de instalar, perfeito para o gabinete. várias portas estendidas, para atender a expansão dos requisitos funcionais de várias ocasiões, e fácil de conectar com o sistema de terceiros. tem tensão trifásica de alta precisão e função de monitoramento remoto atual . design de grau industrial para manter longos anos de vida desempenho.
características principais como a seguir:
trocar em: ligue o controle de loop do controlador centralizado e o controlador de lâmpada individual.
trocar fora: desligue o controle de loop do controlador centralizado e o controlador de lâmpada individual .
escurecimento: escurecimento automático do grupo ou lâmpada única de 0% a 100% definindo o cronograma
monitor: potência grid, grupo lâmpadas e lâmpada única: tensão, corrente, fator de potência detectando, também a porta do gabinete aberta e fechada, vazamento de cabos, roubo etc.
relatório : coleta e relatório de consumo de energia.
W demanda irritante:
não é à prova d'água, precisa instalar no gabinete.
1. fio de alimentação de entrada: 2.5mm² ou acima dele.
2. fio de sinal: fio de cobre puro de 0.75mm². conexão de terminal de linha de sinal não pode ser trocada. linhas de sinal incluem: 2 vias 485, um 232.
3. Comunicação GPRS: o usuário pode fazer login na interface de operação assim que o controlador central estiver ligado. mover a antena de sinal (3m) para fora do gabinete se o sinal for semana dentro.
observações:
1. c porta de comunicação:
485 porta de comunicação 1: pode se conectar com sistema de controle de terceiros, como monitor, ou chuva e neblina, sensor de iluminação constante, os múltiplos controladores de loop, porta de internet.
485 porta de comunicação 2: pode se conectar com sistema de controle de terceiros, como monitor, ou chuva e neblina, sensor de luz de iluminação constante,e o controlador de loop múltiplo, porta de internet.
232 porta de comunicação): pode se conectar com a tela do monitor local, computador para sistema de controle.
2. as portas de monitoramento de tensão trifásica (terminal superior 3, 4, 5, 6):
ua, un: porta de alimentação do controlador centralizado,
ua: fase A, ub: fase B, uc: fase C.
un: terreno público
monitor de tensão trifásico, PLC envia e recebe, equivalente ao medidor trifásico, precisão de medição de S 0.2
portas de monitoramento de corrente trifásica: monitoramento de corrente
3. porta de controle de loop (terminal superior 1, 2)
a porta é uma porta de controle de loop, que pode ser combinada com o contator CA para controlar o circuito.
4. porta do switch (terminal inferior 8, 9):
monitorar e controlar o sinal do interruptor,, como o interruptor da porta do armário.
5. porta terrestre pública (terminal inferior 7)
aterramento público, deve estar firmemente conectado
6. porta oculta
existem portas de comunicação PLC, internet e GPRS, bem como as portas de comunicação 232 e 485
aviso:
1. o controlador centralizado é fonte de alimentação com nível industrial estreito e separação e módulo de tensão variável, com 10 anos de vida útil, para evitar a escassez da fonte de alimentação do interruptor, faixa de tensão: 90-120V, 180-260V, 260-320V , 380V, escolha a voltagem correspondente
2. a linha de aterramento deve estar firmemente conectada, caso contrário, é fácil de sílex e fraco comunicação de sinal
3. todos os parafusos de instalação precisam de aço inoxidável.
4. a instalação padrão é instalação padrão do tipo slot aberto ou instalação de fixação de rosca. ocasiões de vibração precisam de instalação de fixação de rosca , para adicionar o amortecedor de vibração, e arruela
5. transporte e armazenamento adequados:, necessidade de armazenamento a -25 ~ 60 ℃, umidade < 85%, altura de empilhamento não superior a 5 camadas.
6. este produto tem função de alimentação do interruptor de emergência, e design anti-stay. pressione a tecla de execução manual/automática primeiro, somente quando a lâmpada indicadora estiver verde, pode pressionar liga ou desliga. pressione manual/auto-run novamente depois de terminar a operação, mantenha-o funcionando no status manual/auto-run.
Wi diagrama de fiação:
